IES4300-V2系列是非管理型工业以太网交换机。支持1/2/4/8/16/24千兆电口,支持1-4个千兆光口；支持工业现场所需的以太网协议，保证通信网络的稳定性；该系列交换机采用低功耗、无风扇设计，确保无噪声干扰。IES4300-V2系列工业交换机具有-40℃～75℃的工作温度，具有超强的坚固度能适应各种严苛环境，也可以非常方便的安置在空间紧凑的控制箱中。导轨的安装特性、宽温操作及拥有IP40防护等级的外壳及LED指示灯，使其成为一个即插即用的工业级设备，为用户的以太网设备联网提供可靠、便捷的解决方案。
● 采用优质的光电一体化模块提供良好的光特性和电气特性
● 保证数据传输可靠，工作寿命长
● 支持全双工或半双工模式，并带有自动协商能力
● 网口支持全自动交叉识别
● 内带存储转发机制，支持多种协议
● 符合工业级运营标准，平均无故障工作在30万小时以上
● 工作电源：DC 12-52V 、DC 48-57V提供反接保护
● 使用SFP光纤接口
● 雷击浪涌冲击防护(电源)：5000A(8/20μs)
Ø 纯电口产品
|
项目 |
IES4300-5G-V2 |
IES4300-8G-V2 |
IES4300-16G-V2 |
IES4300-24G-V2 |
|
固定端口 |
5个千兆电口 |
8个千兆电口 |
16个千兆电口 |
24个千兆电口 |
|
交换容量 |
10Gbps |
16Gbps |
32Gbps |
48Gbps |
|
包转发率 |
7.44Mpps |
11.9Mpps |
23.8Mpps |
35.7Mpps |
|
工作温度 |
-40~75°C |
|||
|
存储温度 |
-40~85°C |
|||
|
相对湿度 |
5%～95%无凝结 |
|||
|
电源特性 |
输入电压 ：DC 12-52V 支持双电源冗余 支持内置过流4.0A保护 支持反接保护 |
|||
|
包缓冲区 |
1.2M |
2M |
8M |
8M |
|
MAC地址 |
2K |
8K |
8K |
8K |
|
整机功耗 |
<3W |
<10W |
<15W |
<15W |
|
网络协议 |
IEEE802.3 10BASE-T ; IEEE802.3i 10Base-T;IEEE802.3u ;100Base-TX/FX;IEEE802.3ab 1000Base-T ; IEEE802.3z 1000Base-X;IEEE802.3x; |
|||
|
行业标准 |
EMI :FCC Part 15 Subpart B Class A，EN 55022 Class A EMS :IEC(EN)61000-4-2(ESD) :±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT) :电源线:±4kV;数据线:±2kV IEC(EN)61000-4-5(Surge) :电源线:±4kV CM/±2kV DM ;数据线:±2kV IEC(EN)61000-4-6(射频传导) : 3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导) : 30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 Freefall：IEC 60068-2-32 Vibration：IEC 60068-2-6 |
|||
|
机械特性 |
外壳：金属外壳 安装 ：DIN卡轨式，壁挂式安装 散热方式：自然冷却，无风扇 |
|||
|
尺寸 |
118(L)*86(W)*39(H)mm |
143(L)*101(W)*44(H)mm |
176(L)*134(W)*46(H)mm |
170(L)*134(W)*46(H)mm |
|
LED指示 |
电源指示灯 ：PWR 接口指示灯 ： 电口、光口（Link/ACT） |
|||
|
防护等级 |
IP40 |
|||
|
平均无故障时间 |
300,000小时 |
|||
Ø 含1个光口以上产品
|
项目 |
IES4300-1G-1F-V2 |
IES4300-2G-1F-V2 |
IES4300-4G-1F-V2 |
IES4300-8G-1F-V2 |
|
固定端口 |
1个千兆电口 |
2个千兆电口 |
4个千兆电口 |
8个千兆电口 |
|
1个千兆SFP光口 |
1个千兆SFP光口 |
1个千兆SFP光口 |
1个千兆SFP光口 |
|
|
交换容量 |
14Gbps |
14Gbps |
14Gbps |
20Gbps |
|
包转发率 |
3Mpps |
4.5Mpps |
7.44Mpps |
13.4Mpps |
|
工作温度 |
-40~75°C |
|||
|
存储温度 |
-40~85°C |
|||
|
相对湿度 |
5%～95%无凝结 |
|||
|
电源特性 |
输入电压 ：DC 12-52V 支持双电源冗余 支持内置过流4.0A保护 支持反接保护 |
|||
|
包缓冲区 |
1.2M |
1.2M |
1.2M |
2M |
|
MAC地址 |
2K |
2K |
2K |
8K |
|
整机功耗 |
<3W |
<3W |
<3W |
<5W |
|
网络协议 |
IEEE802.3 10BASE-T ; IEEE802.3i 10Base-T;IEEE802.3u ;100Base-TX/FX;IEEE802.3ab 1000Base-T ; IEEE802.3z 1000Base-X;IEEE802.3x; |
|||
|
行业标准 |
EMI :FCC Part 15 Subpart B Class A，EN 55022 Class A EMS :IEC(EN)61000-4-2(ESD) :±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT) :电源线:±4kV;数据线:±2kV IEC(EN)61000-4-5(Surge) :电源线:±4kV CM/±2kV DM ;数据线:±2kV IEC(EN)61000-4-6(射频传导) : 3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导) : 30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 Freefall：IEC 60068-2-32 Vibration：IEC 60068-2-6 |
|||
|
机械特性 |
外壳：金属外壳 安装 ：DIN卡轨式，壁挂式安装 散热方式：自然冷却，无风扇 |
|||
|
尺寸 |
118(L)*86(W)*39(H)mm |
118(L)*86(W)*39(H)mm |
143(L)*101(W)*48(H)mm |
143(L)*101(W)*48(H)mm |
|
LED指示 |
电源指示灯 ：PWR 接口指示灯 ： 电口、光口（Link/ACT） |
|||
|
防护等级 |
IP40 |
|||
|
平均无故障时间 |
300,000小时 |
|||
Ø 含2个光口以上产品
|
项目 |
IES4300-4G-2F-V2 |
IES4300-8G-2F-V2 |
IES4300-16G-2F-V2 |
IES4300-24G-2F-V2 |
IES4300-8G-4F-V2 |
|
固定端口 |
4个千兆电口 |
8个千兆电口 |
16个千兆电口 |
24个千兆电口 |
8个千兆电口 |
|
2个千兆SFP光口 |
2个千兆SFP光口 |
2个千兆SFP光口 |
2个千兆SFP光口 |
4个千兆SFP光口 |
|
|
交换容量 |
14Gbps |
20Gbps |
56Gbps |
56Gbps |
52Gbps |
|
包转发率 |
8.9Mpps |
14.9Mpps |
26.8Mpps |
38.7Mpps |
17.9Mpps |
|
工作温度 |
-40~75°C |
||||
|
存储温度 |
-40~85°C |
||||
|
相对湿度 |
5%～95%无凝结 |
||||
|
电源特性 |
输入电压 ：DC 12-52V 支持双电源冗余 支持内置过流4.0A保护 支持反接保护 |
输入电压 ：DC 12-52V 支持双电源冗余 支持内置过流4.0A保护 支持反接保护 |
输入电压 ：DC 12-52V 支持双电源冗余 支持内置过流4.0A保护 支持反接保护 |
输入电压 ：AC 110-240V 支持内置过流4.0A保护 支持反接保护 |
输入电压 ：DC 12-52V 支持双电源冗余 支持内置过流4.0A保护 支持反接保护 |
|
包缓冲区 |
1.2M |
2M |
4M |
4M |
2M |
|
MAC地址 |
2K |
8K |
8K |
8K |
8K |
|
整机功耗 |
<5W |
<8W |
<10W |
<15W |
<8W |
|
网络协议 |
IEEE802.3 10BASE-T ; IEEE802.3i 10Base-T;IEEE802.3u ;100Base-TX/FX;IEEE802.3ab 1000Base-T ; IEEE802.3z 1000Base-X;IEEE802.3x; |
||||
|
行业标准 |
EMI :FCC Part 15 Subpart B Class A，EN 55022 Class A EMS :IEC(EN)61000-4-2(ESD) :±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT) :电源线:±4kV;数据线:±2kV IEC(EN)61000-4-5(Surge) :电源线:±4kV CM/±2kV DM ;数据线:±2kV IEC(EN)61000-4-6(射频传导) : 3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导) : 30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 Freefall：IEC 60068-2-32 Vibration：IEC 60068-2-6 |
||||
|
机械特性 |
外壳：金属外壳 安装 ：DIN卡轨式，壁挂式安装 散热方式：自然冷却，无风扇 |
外壳：金属外壳 安装 ：DIN卡轨式，壁挂式安装 散热方式：自然冷却，无风扇 |
外壳：金属外壳 安装 ：DIN卡轨式，壁挂式安装 散热方式：自然冷却，无风扇 |
外壳：金属外壳 安装 ：机架式安装 散热方式：自然冷却，无风扇 |
外壳：金属外壳 安装 ：DIN卡轨式，壁挂式安装 散热方式：自然冷却，无风扇 |
|
尺寸 |
145(L)*105(W)*48(H)mm |
145(L)*105(W)*48(H)mm |
175(L)*137(W)*46(H)mm |
440(L)*200(W)*44(H)mm |
145(L)*125(W)*48(H)mm |
|
LED指示 |
电源指示灯 ：PWR 接口指示灯 ： 电口、光口（Link/ACT） |
||||
|
防护等级 |
IP40 |
||||
|
平均无故障时间 |
300,000小时 |
||||
Ø 支持POE供电产品
|
项目 |
IES4300-1GPOE-1F-V2 |
IES4300-8GPOE-2F-V2 |
|
固定端口 |
1个千兆POE电口 |
8个千兆POE电口 |
|
1个千兆SFP光口 |
2个千兆SFP光口 |
|
|
交换容量 |
20Gbps |
20Gbps |
|
包转发率 |
3Mpps |
14.9Mpps |
|
工作温度 |
-40~75°C |
|
|
存储温度 |
-40~85°C |
|
|
相对湿度 |
5%～95%无凝结 |
|
|
电源特性 |
输入电压 ：DC 48-57V 支持双电源冗余 支持内置过流4.0A保护 支持反接保护 |
|
|
包缓冲区 |
1.2M |
2M |
|
MAC地址 |
2K |
8K |
|
整机功耗 |
<5W |
<8W |
|
网络协议 |
IEEE802.3 10BASE-T ; IEEE802.3i 10Base-T;IEEE802.3u ;100Base-TX/FX;IEEE802.3ab 1000Base-T ; IEEE802.3z 1000Base-X;IEEE802.3x; |
|
|
行业标准 |
EMI :FCC Part 15 Subpart B Class A，EN 55022 Class A EMS :IEC(EN)61000-4-2(ESD) :±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT) :电源线:±4kV;数据线:±2kV IEC(EN)61000-4-5(Surge) :电源线:±4kV CM/±2kV DM ;数据线:±2kV IEC(EN)61000-4-6(射频传导) : 3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导) : 30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 Freefall：IEC 60068-2-32 Vibration：IEC 60068-2-6 |
|
|
机械特性 |
外壳：金属外壳 安装 ：DIN卡轨式，壁挂式安装 散热方式：自然冷却，无风扇 |
|
|
尺寸 |
118（L)×86(W)×39(H)mm |
143（L)×101(W)×44(H)mm |
|
LED指示 |
电源指示灯 ：PWR 接口指示灯 ： 电口、光口（Link/ACT） |
|
|
防护等级 |
IP40 |
|
|
平均无故障时间 |
300,000小时 |
|
|
设备型号 |
设备信息 |
|
IES4300-5G-V2 |
5个千兆电口；IP40防护等级，DC12~52V供电，宽温（-40℃-75℃），导轨式，非管理，默认不含DC电源和SFP光模块； |
|
IES4300-8G-V2 |
8个千兆电口；IP40防护等级，DC12~52V供电，宽温（-40℃-75℃），导轨式，非管理，默认不含DC电源和SFP光模块； |
|
IES4300-16G-V2 |
16个千兆电口；IP40防护等级，DC12~52V供电，宽温（-40℃-75℃），导轨式，非管理，默认不含DC电源和SFP光模块； |
|
IES4300-24G-V2 |
24个千兆电口；IP40防护等级，DC12~52V供电，宽温（-40℃-75℃），导轨式，非管理，默认不含DC电源和SFP光模块； |
|

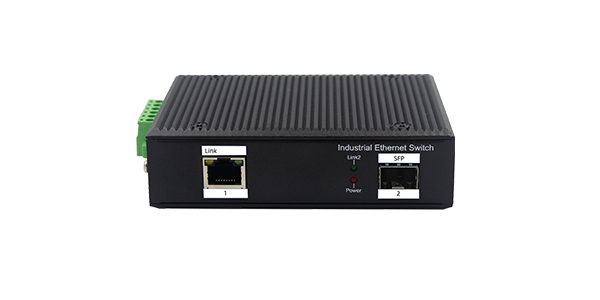

IES4300-1G-1F-V2 |
1个千兆光+1个千兆电，导轨式、DC12-52V供电-宽温（-40℃-75℃），非管理，默认不含DC电源和SFP光模块； |
|
IES4300-2G-1F-V2 |
1个千兆SFP光口+2个千兆电口；IP40防护等级，DC12~52V供电，宽温（-40℃-75℃），导轨式，非管理，默认不含DC电源和SFP光模块； |
|
IES4300-4G-1F-V2 |
1个千兆SFP光口+4个千兆电口；IP40防护等级，DC12~52V供电，宽温（-40℃-75℃），导轨式，非管理，默认不含DC电源和SFP光模块； |
|
IES4300-4G-2F-V2 |
2个千兆SFP光口+4个千兆电口；IP40防护等级，DC12~52V供电，宽温（-40℃-75℃），导轨式，非管理，默认不含DC电源和SFP光模块； |
|
IES4300-8G-1F-V2 |
1个千兆SFP光口+8个千兆电口；DC12~52V供电，宽温（-40℃-75℃），导轨式，非管理，默认不含DC电源和SFP光模块； |
|

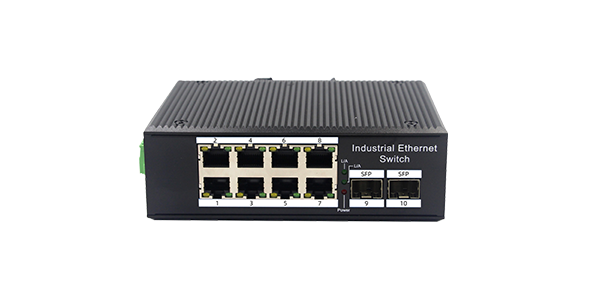

IES4300-8G-2F-V2 |
2个千兆光+8个千兆电，导轨式、DC12-52V供电-宽温（-40℃-75℃），非管理，默认不含DC电源和SFP光模块； |
|
IES4300-16G-2F-V2 |
2个千兆SFP光口+16个千兆电口；DC12~52V供电，宽温（-40℃-75℃），导轨式，非管理，默认不含DC电源和SFP光模块； |
|
IES4300-24G-2F-V2 |
2个千兆SFP光口+24个千兆电口；AC220V供电，宽温（-40℃-75℃），导轨式，非管理，默认不含DC电源和SFP光模块； |
|
IES4300-8G-4F-V2 |
4个千兆SFP光口+8个千兆电口；DC12~52V供电，宽温（-40℃-75℃），导轨式，非管理，默认不含DC电源和SFP光模块； |
|
IES4300-1GPOE-1F-V2 |
1个千兆SFP光口+1个千兆电口（POE），导轨式，DC48~57V供电（POE），宽温（-40℃-75℃），非管理，默认不含DC电源和SFP光模块； |
|
IES4300-8GPOE-2F-V2 |
2个千兆SFP光口+8个千兆电口（POE），导轨式，DC48~57V供电（POE），宽温（-40℃-75℃），非管理，默认不含DC电源和SFP光模块； |
|
电源信息 |
电源信息 |
|
PWR-DC-12V |
12V/1A，适用于非POE工业交换机产品系列； |
|
PWR-DC-24V |
24V/1A，适用于非POE工业交换机产品系列； |
|
PWR-DC-50W |
170～264VAC输入，48V/1A，适用于1-2端口内POE供电，最大功率50W。 |
|
PWR-DC-80W |
170～264VAC输入，52V/1.5A，适用于8端口内POE供电，最大功率80W。 |
|
PWR-DC-120W |
170～264VAC输入，52V/2.5A，适用于8端口内POE供电，最大功率120W。 |
